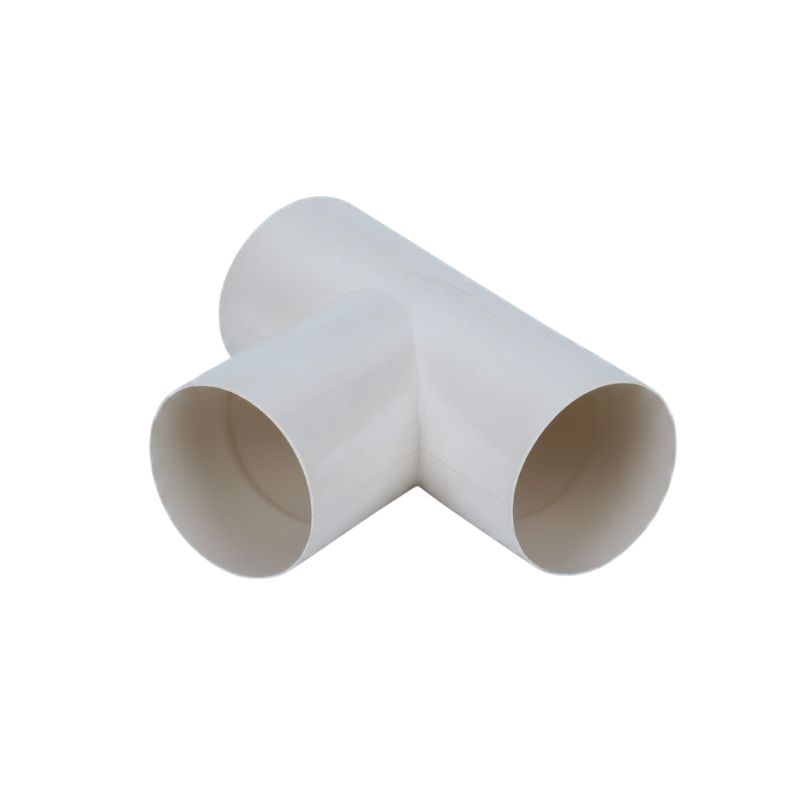

LP odbočka Y

Oceľová lakoplastovaná zvodová odbočka 72°

Zvodová odbočka v tvare Y slúži na spojenie dvoch zvodových rúr do jednej.  Umožňuje zlúčenie odvodnenia z dvoch častí strechy do jednej vetvy zvodového systému. Využíva sa najmä pri zložitejších strešných konštrukciách alebo tam, kde nie je možné viezť samostatné zvody.

Lakoplastovaný odkvapový systém je vhodný pre zákazníkov, ktorí hľadajú odkvapový systém s dobrým pomerom ceny, životnosti a vzhľadu. Farebné prevedenie umožňuje zladiť zvod so strešnou krytinou, fasádou, oplechovaním alebo ďalšími klampiarskymi prvkami.

Pri objednávke kompletného systému nezabudnite skontrolovať, či zostava obsahuje všetky potrebné prvky a či sú jednotlivé diely kompatibilné rozmerom, farbou aj typom systému.

Čo tvorí kompletný odkvapový systém?

1. Čelo falcovacie / čelo s tesnením
2. Žľab
3. Žľabový hák krokvový
4. Čelový hák
5. Spojka žľabu
6. Roh vnútorný
7. Roh vonkajší
8. Kotlík kónický
9. Lapač lístia
10. Koleno zvárané
11. Zvodová rúra
12. Odskok - koleno soklové
13. Kotlík zberný hranatý
14. Objímka
15. Kotviaca hmoždinka M10
16. Tŕň k objímke M10
17. Držiak objímky M10
18. Krytka tŕňa
19. Spojka zvodu
20. Odbočka
21. Výpust vody
22. Výpust vody na hadicu
23. Geiger bočný / Geiger spodný
24. Ohybné koleno
25. Ceruzka na opravu laku
26. Nity
27. Farebný tmel / transparentný tmel

Presný počet dielov závisí od dĺžky odkvapovej hrany, počtu zvodov, výšky stavby a konkrétneho riešenia strechy.

Nie ste si istí, koľko dielov budete potrebovať?

Použite náš konfigurátor odkvapového systému, ktorý vám podľa rozmerov strechy pripraví orientačný zoznam odporúčaných komponentov pre kompletnú zostavu.

Materiál a povrchová úprava

Lakoplastovaný odkvapový systém EVROmat je vyrobený zo žiarovo pozinkovaného oceľového plechu s hrúbkou 0,55 mm a obojstrannou farebnou PUR polyuretánovou úpravou 35/35 μm.

PUR úpravu ponúkame už v štandarde, bez navýšenia ceny. V porovnaní s bežnou PES polyesterovou úpravou má lepšiu odolnosť voči poškrabaniu, UV stabilitu, farebnú stálosť a dlhšiu životnosť.

Štandardné prevedenia majú hladký povrch s jemným leskom, zatiaľ čo novinka - EVROultraMAT má matnú, jemne drsnú povrchovú úpravu vhodnú najmä k matným strešným krytinám.

Dostupné varianty

LP zvodová odbočka je dostupná vo viacerých farbách a priemeroch.

• Kombinácie priemerov: DN 80/80, DN 100/80, DN 100/100, DN 120/80, DN 120/100 a DN 120/120
• Priemer hlavnej zvodovej rúry: 80 mm, 100 mm a 120 mm
• Priemer bočnej zvodovej rúry: 80 mm, 100 mm a 120 mm

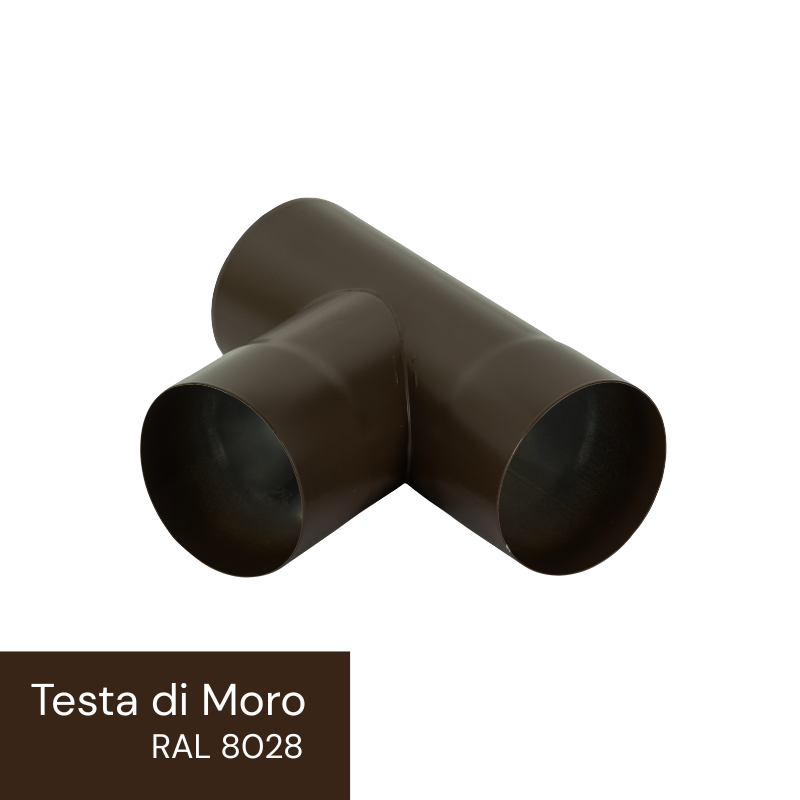

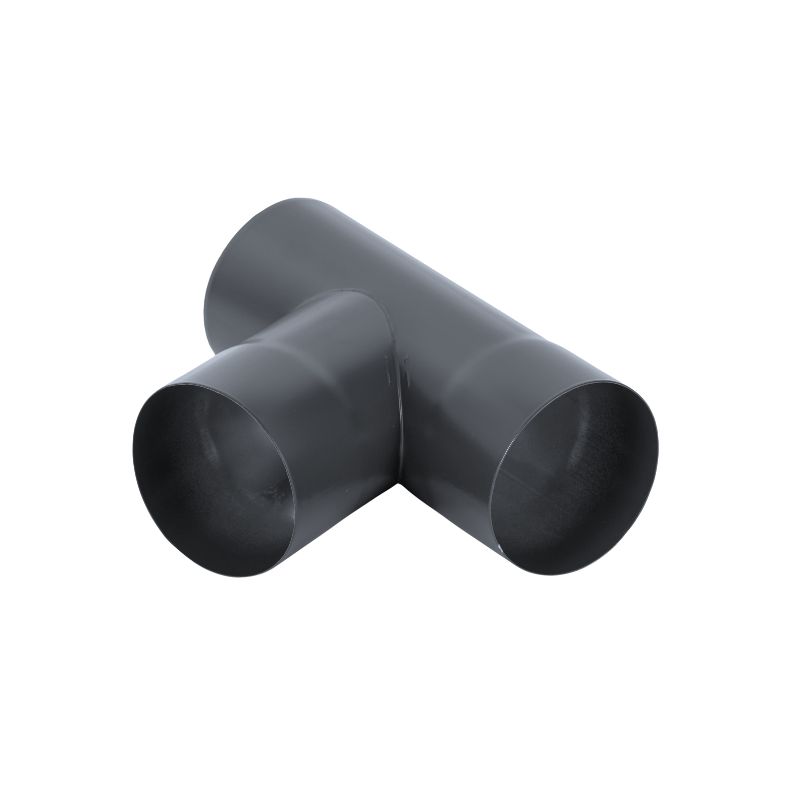

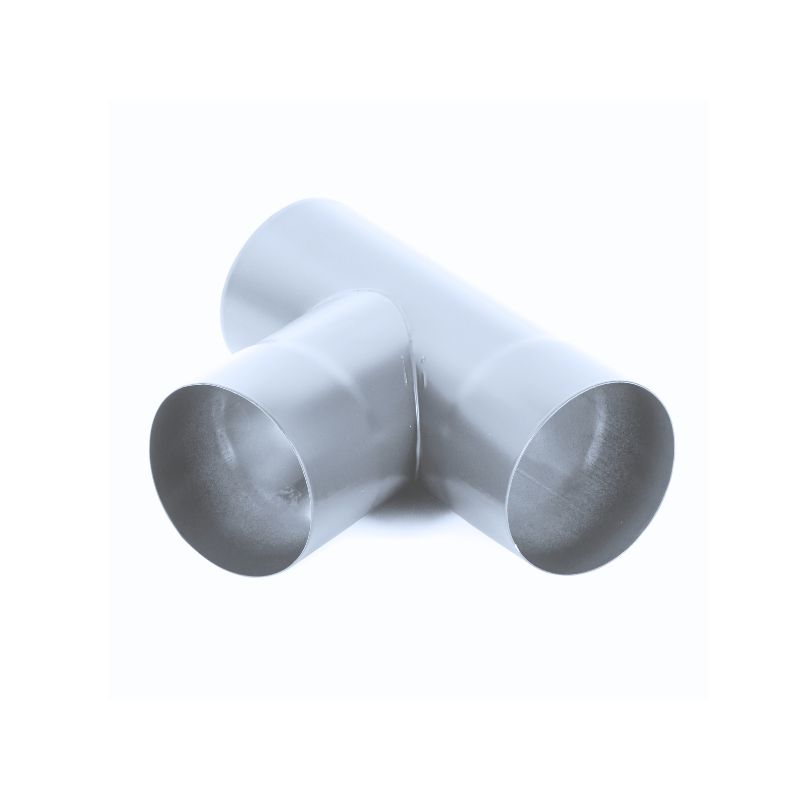

• Štandardné farebné prevedenia: RAL 3009 hnedočervené, RAL 7016 antacitové, RAL 8004 tehlové, RAL 8017 čokoládové, RAL 9005 čierne, strieborné, RAL 9010 biele a RAL 8028 Testa di Moro
• Farebné prevedenia UltraMAT:  RAL 7016 antracitové, RAL 8017 čokoládové

Montáž

Zvodová rúra sa používa na zvislé vedenie dažďovej vody od kotlíka smerom k spodnému ukončeniu zvodu. Na žľabovú časť nadväzuje priamo cez kotlík, prípadne cez dve kolená podľa presahu strechy a umiestnenia zvodu.

K stene sa uchytáva pomocou objímok a vhodných kotviacich prvkov, napríklad tŕňov alebo hmoždiniek, podľa typu podkladu. Pri zvodovej časti sa podľa riešenia stavby používajú aj zvodové odbočky, spojky zvodu, prípadne soklové koleno alebo výpust vody. Zvod sa môže nad zemou ukončiť kolenom alebo napojiť na kanalizáciu pomocou lapača nečistôt.

Zvodová rúra je štandardne dodávaná s hrdlom, ktoré umožňuje napojenie jednotlivých častí zvodu. Ak sa rúra skracuje, na skrátenom konci už hrdlo nie je a v prípade potreby je potrebné vytvoriť nové hrdlo alebo použiť zvodovú spojku.

Pri kompletnom systéme nezabudnite aj na žľaby, háky, spojky žľabu, čelá, rohy a ďalšie doplnky. Pri skracovaní alebo úprave prvkov odporúčame ošetriť strihané alebo poškodené miesta vhodnou opravnou farbou, aby sa zachovala ochrana povrchovej úpravy.

Viac detailov o montáži si môžete pozrieť v montážnom videu.

Benefity

• Kvalitný oceľový základ – žiarovo pozinkovaný oceľový plech s hrúbkou 0,55 mm.
• Prémiová PUR povrchová úprava – lepšia odolnosť voči poškrabaniu, UV žiareniu a poveternostným vplyvom než pri bežnej PES úprave.
• Dlhá životnosť – spoľahlivé riešenie pre rodinné domy, garáže, prístrešky aj ďalšie stavby.
• Jednoduchá údržba – odkvapový systém si nevyžaduje náročnú starostlivosť.
• Výber povrchu – štandardný jemný lesk alebo matná úprava EVROultraMAT.
• Kompletný systém komponentov – žľaby, zvody, háky, kolená, kotlíky, spojky, čelá, objímky aj doplnky.
• Jednoduchá montáž – diely spolu rozmerovo aj tvarovo sedia.
